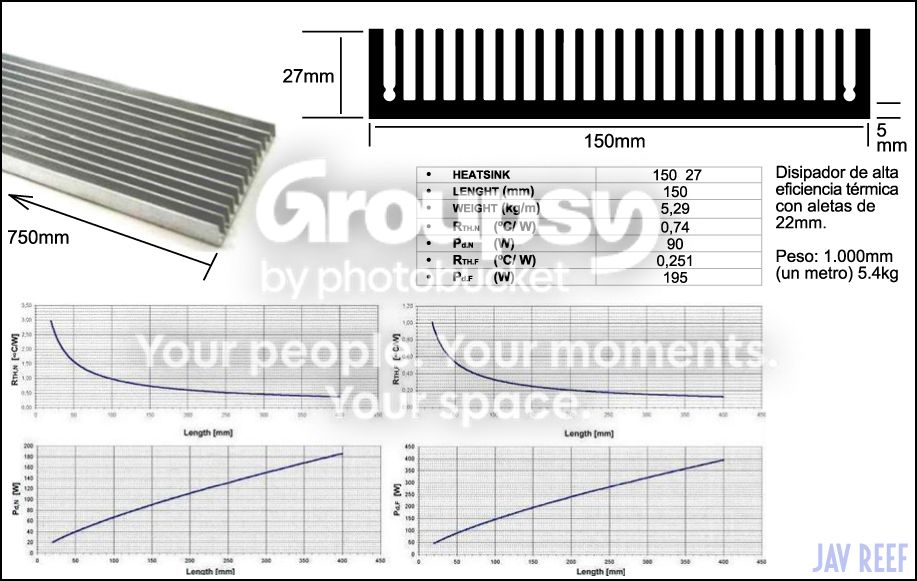

Elección disipador y colocación de LEDs

Hola Javier,

yo veo mejor la segunda opción, aunque el número de led's sea el mismo creo que están mejor repartidos y así cubriendo más superficie. Otra cosa que haría es cambiar la colocación de los led's y ir intercambiando la gama del blanco y la gama de los azules.

Saludos

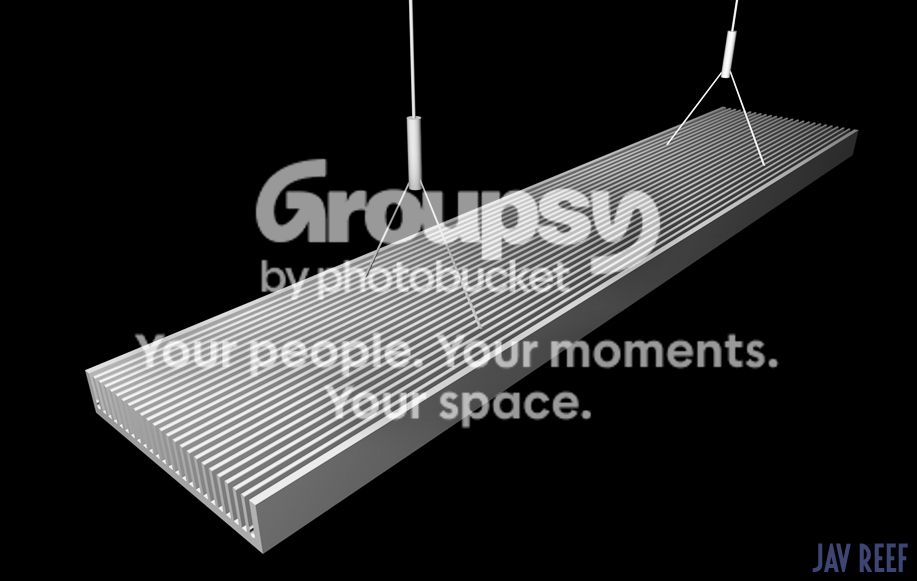

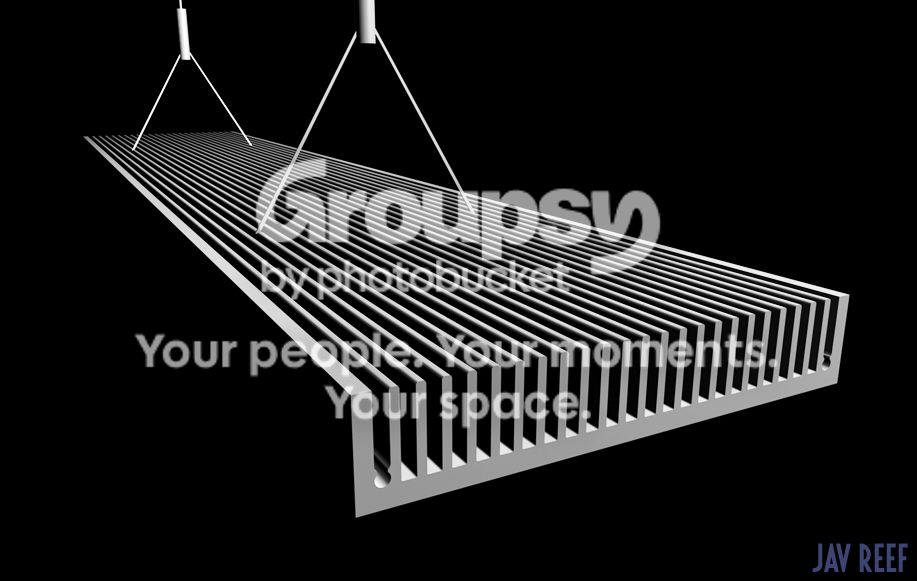

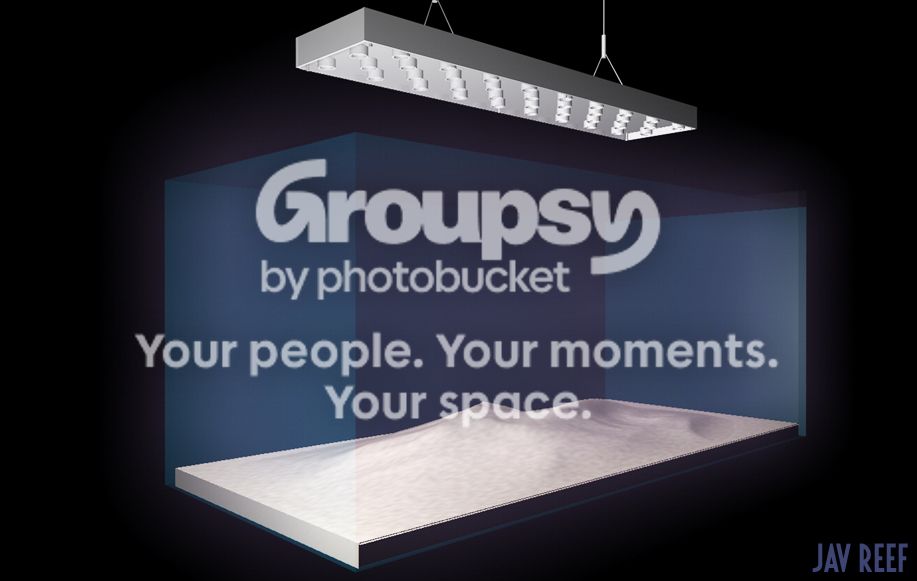

Que pasada, con que programa has echo eso?

Hola! IKE es un programa de diseño 3D para mac, cinema4d; Ernesto, estoy con la disyuntiva... ya sabes, y también sabes que tengo muy en cuenta tu opinión (creo que por esa última duda abrí este hilo, jejeje)
Saludos a los 2; no hay más gente por aquí? jo, cuanto ha cambiado el foro...

A mi me parece que es posiblr que las zonas bajas te queden algo oscuras. Lo veo un poco centralizada la colocacion. Pero dependera dr la idea de corales que quieras en el sustrato.
Si tengo que escojer me quedaria con la segunda opcion

me ando meando

a mi me gusta más la segunda opción ya que hay una zona más ancha bien iluminada y la separación entre disipadores no la vas a notar en cuanto a la posible aparición de sombras en el acuario...

en cuanto a colores los que gankuu te diga estará bien y por lo demás creo que te va a quedar muy muy fino....

un saludo.

Vaya! parece que mi primera opción no tiene muchos adeptos... más opiniones please!!! gracias a todos!

Hola Jav: varias cuestiones:

1. Imagino que el proyecto de pantalla es para iluminar animales poco exigentes, porque para SPS o tridacnas son pocos LEDs y poca potencia total.

2. Cualquiera de las dos alternativas dejan mucha superficie sin cubrir. En cualquiera de ellas tienes menos de la mitad del ancho del acuario cubierto, y teniendo en cuenta que la densidad de LEDs es escasa el problema se agrava. ¿Las dos alternativas de montajes son para montaje sin ventiladores?

3. Si vas poner la mitad de los LEDs blancos y la otra mitad azules tus opciones para cubrir la mayor parte del espectro son escasas. Si además eliges blancos fríos, todavía más reducidas.

Saludos y buena suerte con el proyecto

Chema dijo:

Hola Jav: varias cuestiones:

1. Imagino que el proyecto de pantalla es para iluminar animales poco exigentes, porque para SPS o tridacnas son pocos LEDs y poca potencia total.

Haz clic para expandir...

Hola Chema, gracias por participar con tu consejo; se que estás muy puesto en el asunto, pero creo que debí haber explicado todo el concepto.

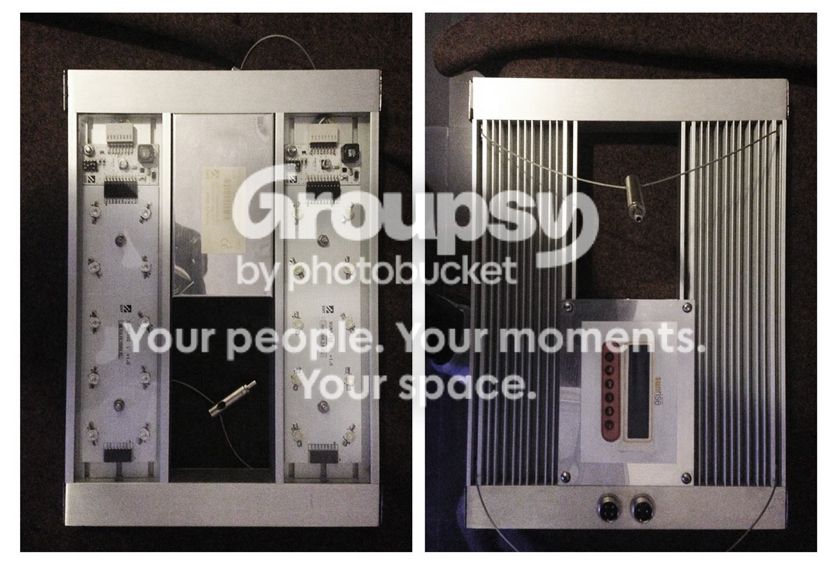

En principio voy a cambiar más por falta de espacio para los peces y algunos lps que por cualquier otra razón. No mantengo sps, sólo tengo algún esquejito y de los más resistentes. Hoy en día tengo un cubo de 90 litros 45x45x45 y una pantallita Led de Sunrise de 40w, con 50% de leds blancos y el otro tanto de azules.



Por ejemplo, tengo una tridacna desde hace más de dos años en él y hasta hoy no tuve problemas con ella...



Algo que tengo muy claro desde el principio es que no quiero una barbaridad de consumo eléctrico, por eso me decanto por una iluminación con el triple de potencia que la que ya tengo para una superficie 10cm las larga del doble del largo que mantengo actualmente. En principio mejoraría la iluminación, es mayor y con la gama de Leds de H2Oterra intentaré abarcar mayor espectro de color. Voy a tener algo mejor que lo que tengo ahora, y eso que estoy contentó con esos Leds que tengo ahora de 1w, para las necesidades de mi cubito, he comprobado que son suficientes...

2. Cualquiera de las dos alternativas dejan mucha superficie sin cubrir. En cualquiera de ellas tienes menos de la mitad del ancho del acuario cubierto, y teniendo en cuenta que la densidad de LEDs es escasa el problema se agrava. ¿Las dos alternativas de montajes son para montaje sin ventiladores?

Haz clic para expandir...

A raíz de que Gankuu me aconsejase las lentes de 90 he estado investigando sobre la superficie que cubren... con un ancho de 45 cm creo que cubrirán todo el sustrato, mi roca irá al centro como la tengo ahora, por lo que no debería tener problemas... La pantalla que tengo ahora mide 20cm de ancho y abarca todo el sustrato a 10cm de la superficie, aunque esta no tiene lentes.

Respecto a los ventiladores, en principio me gustaría evitar usarlos. Vivo en un bajo donde no hay excesivas subidas de temperatura en época estival y la temp. ambiente es fresca todo el año. No obstante el programador llevará un control de temperatura por sí fuese necesario acoplar los en un futuro, pero de inicio no me gustaría contar con ellos...

3. Si vas poner la mitad de los LEDs blancos y la otra mitad azules tus opciones para cubrir la mayor parte del espectro son escasas. Si además eliges blancos fríos, todavía más reducidas.

Saludos y buena suerte con el proyecto

Haz clic para expandir...

No entiendo... Lo de por poner 50% y 50% es lo que he visto siempre que suele ser lo más eficaz; entiendo que hay por ahí acuarios que son verdaderos museos de sps (conozco más de uno), pero no es mi caso...

Si no es correcto dividir las dos líneas en "azules" y "blancos" (los diferentes colores de temperatura en los Leds, se los pediré a Jose Manuel, confiaré en su elección), te agradecería una sugerencia que veas que puede ser válida ahora que ya he comentado las características del proyecto y lo que tengo pensado en cuestión de iluminación.


De todas formas y a modo de postdata, aquí hay algo que se me escapa. Hace 2 años compré mi pantallita de Leds de 1w despues de asistir a una conferencia en CoralReef a la que asistieron muchos acuarófilos madrileños. Nos garantizaban el mantenimiento de todo tipo de sps y diferentes especies del acuario marino sin problema... Me costó un pastón, pero estoy contento con ella, su mayor aliciente era el ahorro de consumo. Entiendo que la tecnología en este tipo de iluminación haya avanzado muuucho, pero... ¿todos esos principios que nos explicaron en su día han quedado obsoletos en tan solo 2 años? Al menos yo aposté en su día por el ahorro energético de los leds; cómo no quiero tener un crecimiento bestial o unos colores deslumbrantes, sigo pensando que el principal aliciente de esta tecnología es el ahorro energético y más como está hoy en día el precio del cosumo eléctrico... Entiendo a las personas que tienen el mismo consumo con T5 que con leds, pero yo no persigo ese propósito... Espero que se entienda mi razonamiento. Pongo una foto de mi cubito, para que os hagais una idea...



Lo dicho, agradecido por tu comentario y ojalá me hagas alguna sugerencia que entre dentro de mi "ideal" de reef sencillito, casero y bonito... jejeje

saludos!

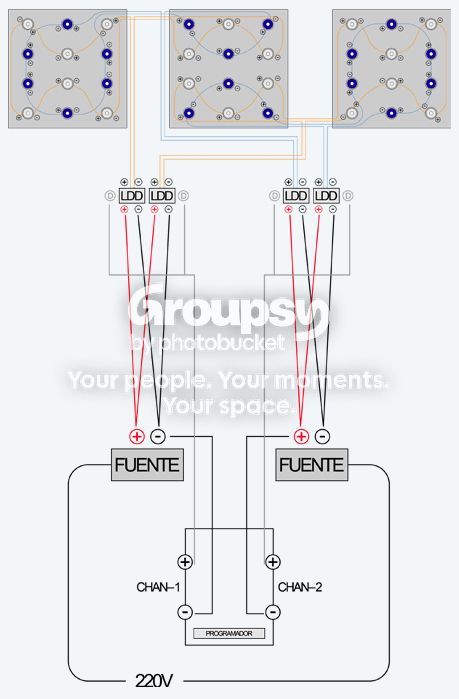

Adjunto por aquí también un esquema del conexionado en el modelo "B" que al parecer es el que triunfa, me lo he hecho hoy, a ver cómo lo ven los especialistas... aunque como vea mucho más lio optaré por las kessil que fueron mi primera opción...

el controlador sería el aTreef iLu

La pregunta sobre los ventiladores te la hacía porque si ese era el objetivo prioritario, junto con baja potencia para ajustar el consumo y porque no se van a mantener animales exigentes, entonces el diseño es correcto. Con esa densidad de LEDs no creo que necesites los ventiladores.

Para mí, y no es sólo mi opinión sino la tendencia moderna en LEDs, utilizar sólo blancos fríos y azules reales limita mucho las longitudes de onda requeridas por los pigmentos fotosintéticos y no fotosintéticos (PF y PNF). Comentas la charla sobre la Sunrise y lo que se decía entonces. Dos años de evolución en LEDs es mucho mucho tiempo. Entonces ni se sabía lo que sabemos ahora ni se tenía lo que tenemos ahora. Entonces era muy difícil, y en algunos casos imposible, disponer de LEDs de diferentes longitudes de onda a precios asequibles. Ahora los tenemos, y sabemos que los espectros de absorción de los PF y PNF abarcan un rango superior a las longitudes de onda que podemos manejar con los dos tipos de LEDs clásicos.

Aquí tienes el espectro de absorción de las zooxantellas



y aquí los espectros de emisión de tres tipos diferentes de blancos Cree XTE y los royal blue Cree XTE



Como puedes comprobar, si nos limitamos a blancos muy fríos y azules reales dejamos coja la parte importante del espectro (entre 400 y 500 nm) y nos quedamos sin prácticamente nada de toda la luz necesaria por encima de 500 nm. Y fíjate que estamos hablando sólo de PF. Si encima quieres color (PNF) aquí las diferencias son mucho más acusadas.

Si al final decides poner sólo blancos y azules reales yo te recomendaría al menos mezclar blancos fríos y neutros (yo sólo tengo neutros). Gankuu tiene de los dos. Con eso conseguirás mejorar el espectro a partir de 500 nm y dar un tono más cálido a la luz (mucho más parecido a T5 o HQI).

Saludos y buena suerte con el proyecto

El esquema perfecto; excepto que tienes el negativo del canal 2 conectado al positivo de la fuente 2, es un error del dibujo. Me encanta la ejecución del diseño (ya me gustaría que a mí me salieran tan limpios). Te felicito por optar por los LDD.

Por poner una pega, con una única fuente es suficiente, aunque imagino que si has puesto dos es porque ya las tienes y así evitas otro desembolso.

Seguro que te queda estupendamente.

Hola de nuevo Chema y gracias de nuevo por responder; sabía yo que sí se iba a entender; esa explicación la debía haber dado, pero soltar el rollo así de primeras me pareció mucha tela...

Muy interesantes tus aportaciones respecto a las temperaturas. Lo de dividir la pantalla entre "azules" y "blancos", es un decir; desde el principio me comentó Jose Manuel de intentar combinar el máximo posible de espectro.

Lo del esquema si que ha sido un error del dibujo, en el borrador si que lo tengo bien, habrá sido un fallo en la transcripción. Los Leds serán Brigelux ya que Cree tiene escasa gama de color y estos otros si dan para abarcar más espectro.

No he comprado aún las fuentes, pero son las que me han recomendado e imagino que siempre serán 2 mejor que una, no sea que haya algún problema y me quede a 0 si tengo solo una. Ahora estoy preparando mesa, urna... y lo siguiente, cuando tenga todo decidido, será hora de la pantalla... A ver que sale, pues será mi primera incursión seria en el mundo del "brico-Led"...

Saludos!

Hola, yo tengo un sistema muy parecido al que quieres montar, con tres disipadores de aluminio de 20x20 cm, con 8 leds de 3w cada uno, la verdad es que muy bien con ellos.

He visto que no quieres usar ventiladores. Según mi esperiencia no sería posible, yo les he puesto un ventilador de ordenador de 80mm a cada disipador con una fuente de alimentación regulable (tipo cargador de movil antiguo) de hasta 12v, regulando el voltaje haces que vayan más o menos rápido y minimizas el ruido a tu gusto. Te lo digo porque a mi una vez se me estropeo un ventilador y se me fundió uno de los leds, ya que la placa del disipador estaba a más de 60ºC (con los ventiladores está sobre 20-25ºC).

Los ventiladores que compré vienen con una especie de pies de goma blanda que se ajustan entre los huecos del disipador y quedan bien anclados sin que halla vibraciones y me costarón creo que sobre 2,5-3€ cada uno. Y nada de ruido

He puesto experiencia con s.... me voy a suicidar

mytilus y donde los pillaste?

Los ventiladores? en una tienda de informática de estas tipo pc box o similares. Les pedí unos que fueran de los más silenciosos y me dieron estos, aunque las especificaciones de los restantes eran bastante similares

Si te sirve los que pillé son nox Knik (knik debe ser la marca) son de 11decibelios y tienen un flujo de aire (entiendo que máximo) de 32.5 m3/h y giran entre 600-2000 rpm. Todo esto según lo que pone en la caja claro

La tienda era Pc Zone, que me acabo de acordar
