Aquarium LED Controller v1.0 + LED Driver - 4 v1.0

15 May 2013
4
Barcelona
Provincia
Barcelona
Muy buenas,

Después de varios meses de diseño, montaje y programación he conseguido realizar una versión estable de un controlador, basado en Arduino Nano v3.0, y de una placa de drivers ajustables de 100mA a 1A.

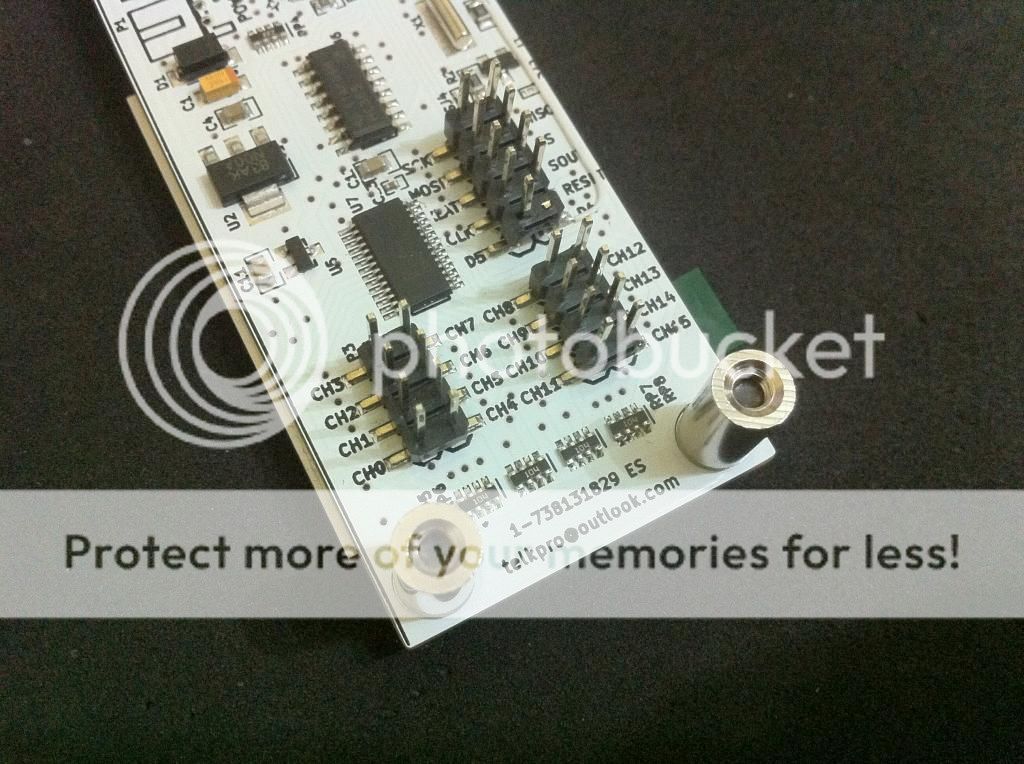

Aquarium LED Controller v1.0



Hardware

Se trata de un diseño propio con interfaz visual, que permite el control de hasta 16 canales mediante PWM y de todo tipo de aplicaciones. Consta de:


  • ATmega328P, 16MHz, booloader Arduino Nano
  • Entradas analógicas, I/O digitales, I2C, SPI y UART
  • Pantalla TFT 1,8"
  • PWM Driver 16 Canales (0-5v)
  • Real Time Clock (RTC)
  • Entrada 1 WIRE para sensor de temperatura
  • 4 mini pulsadores
  • USB mini para programación y comunicación





Software


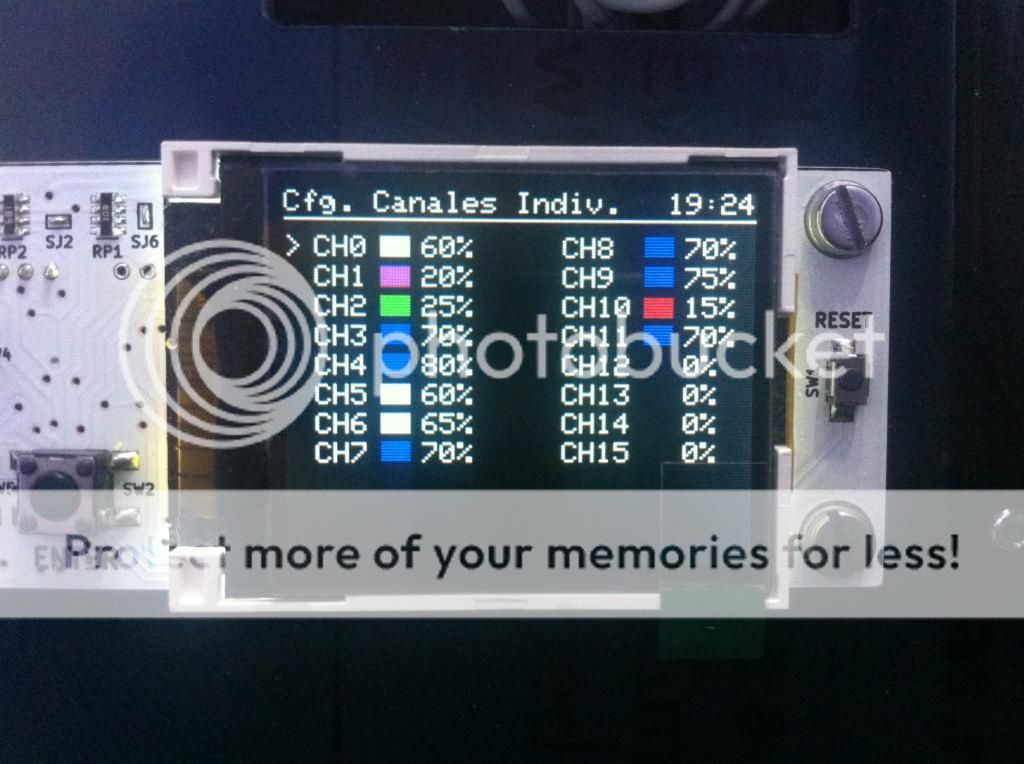

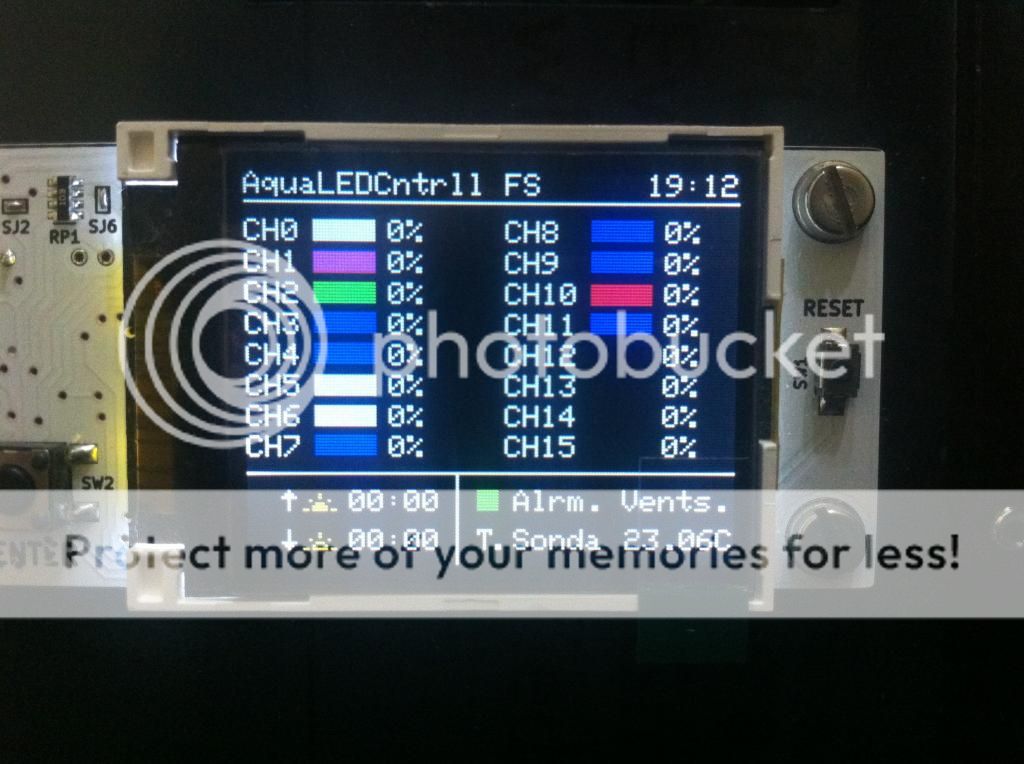

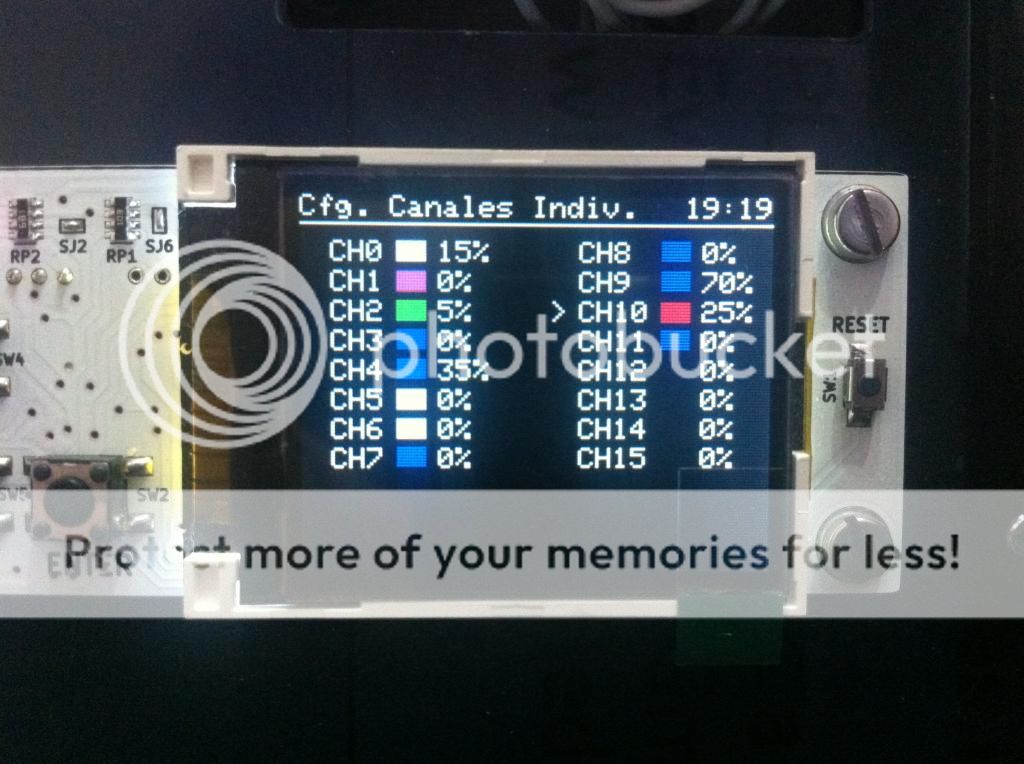

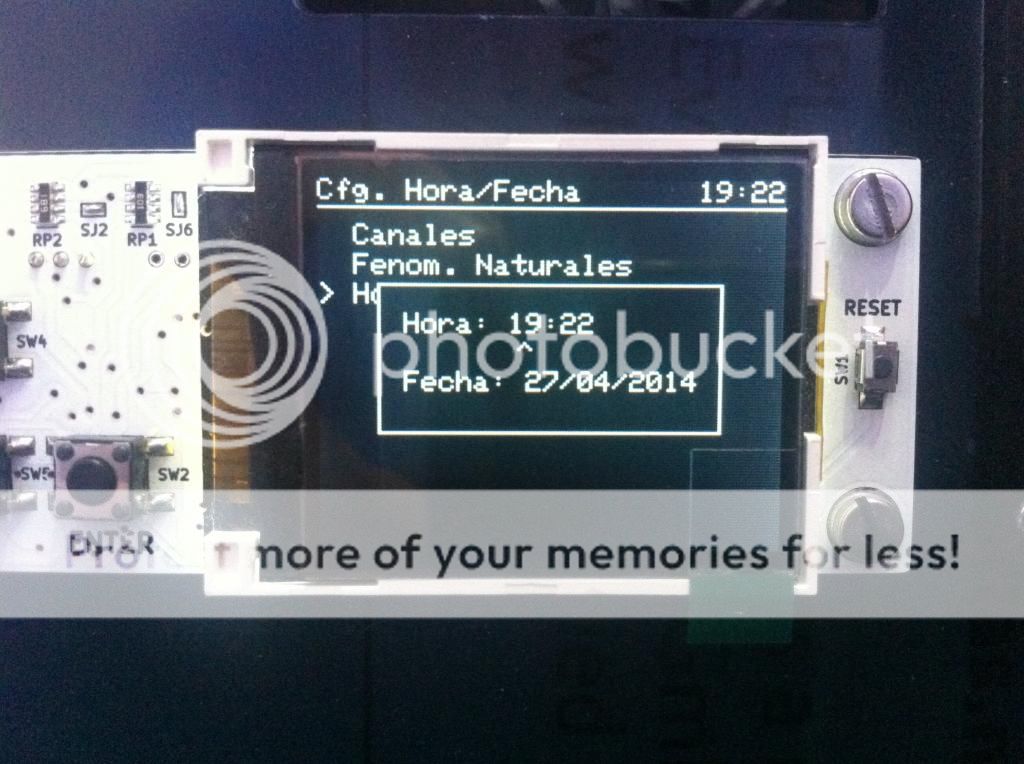

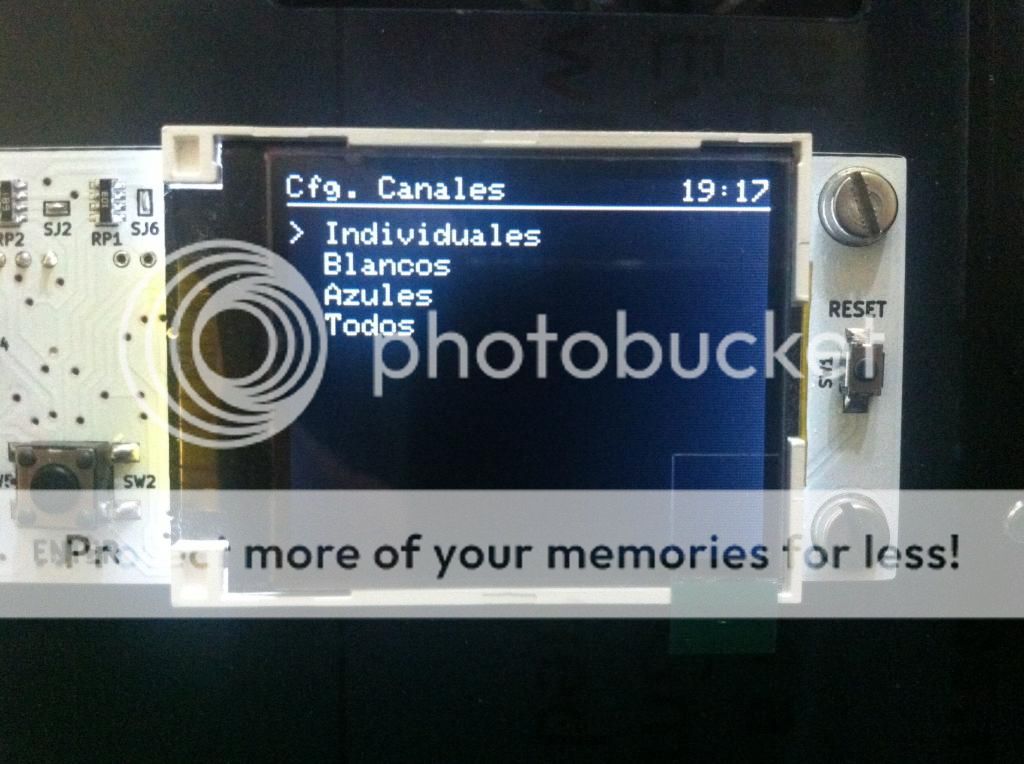

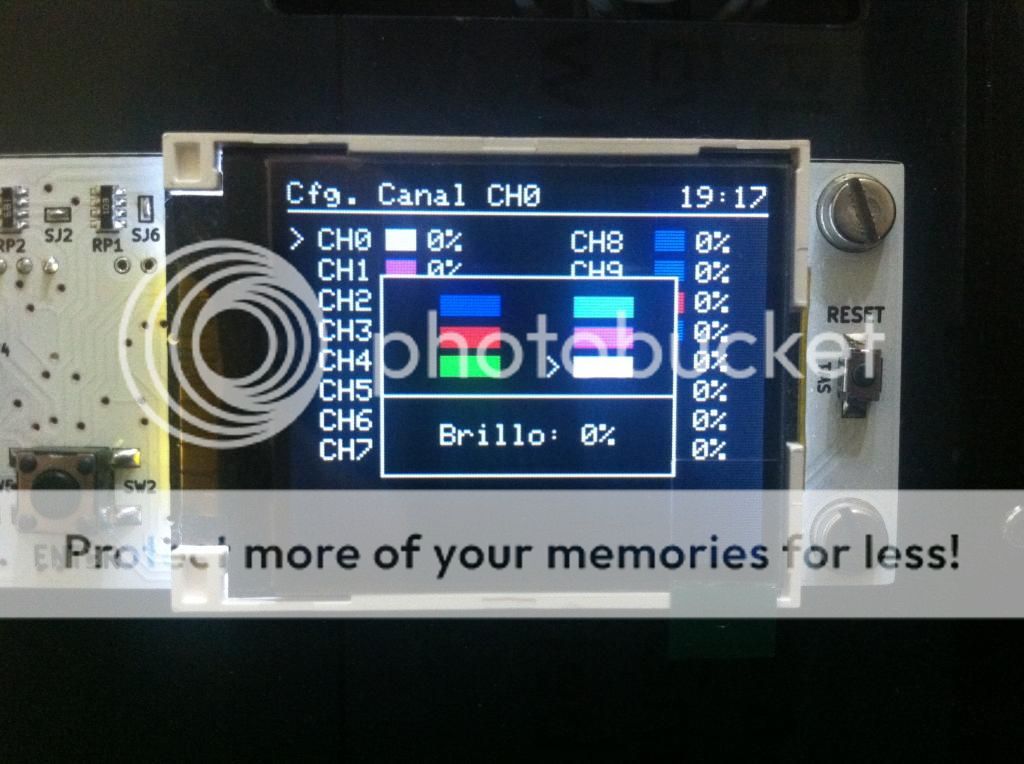

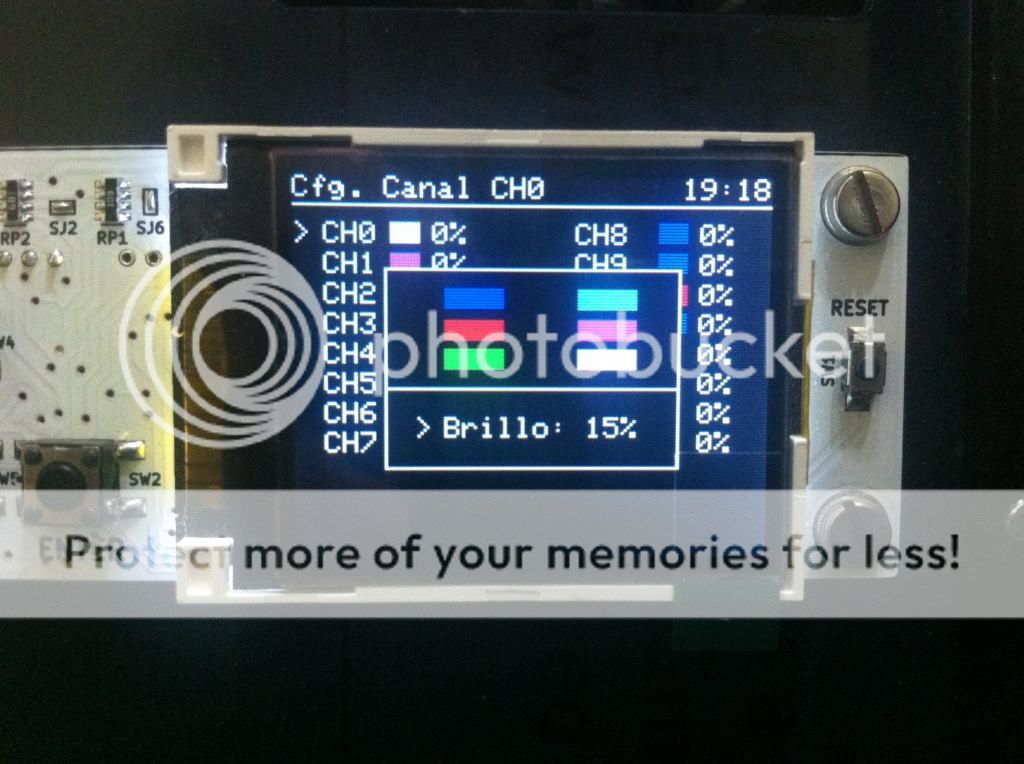

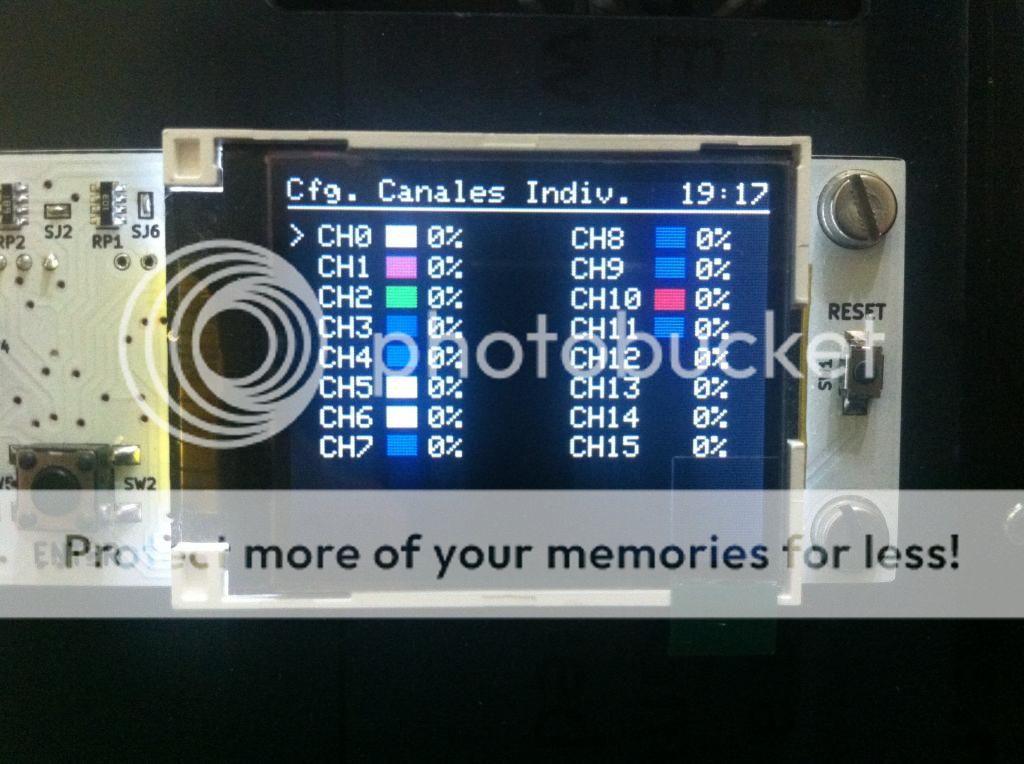

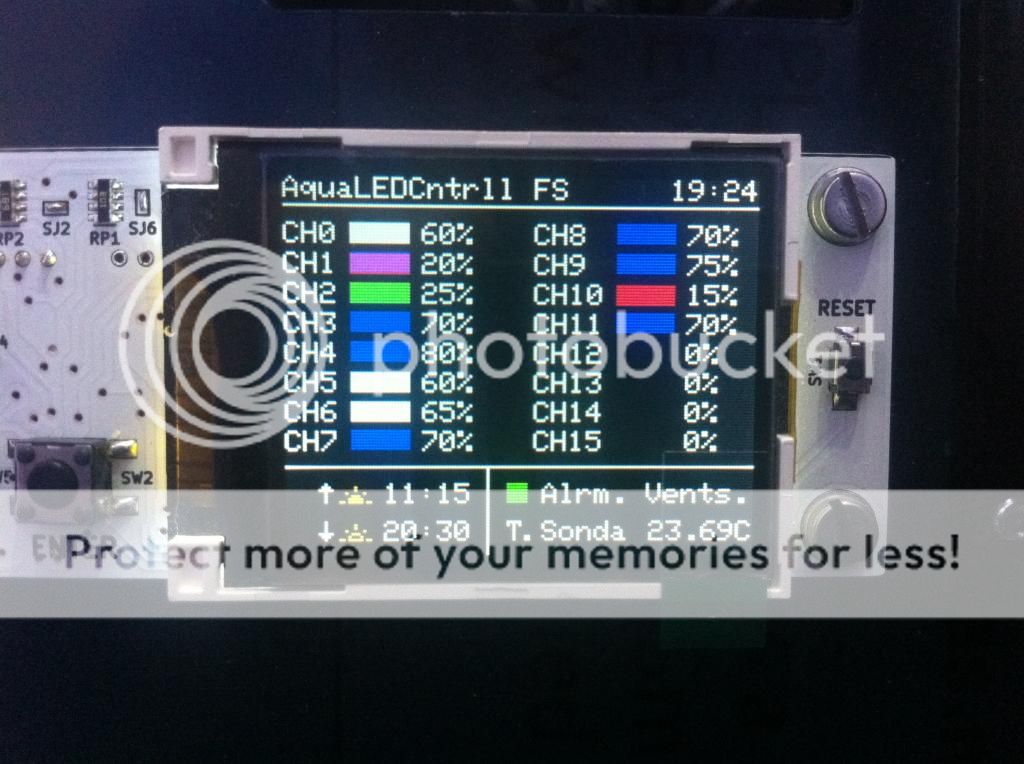

El software se compone de una pantalla principal donde se muestra toda la información referente al estado de los canales, hora de amanecer y anochecer, estado de los ventiladores de la pantalla, temperatura de la sonda y la hora actual y de varios menus de configuración de estas acciones.

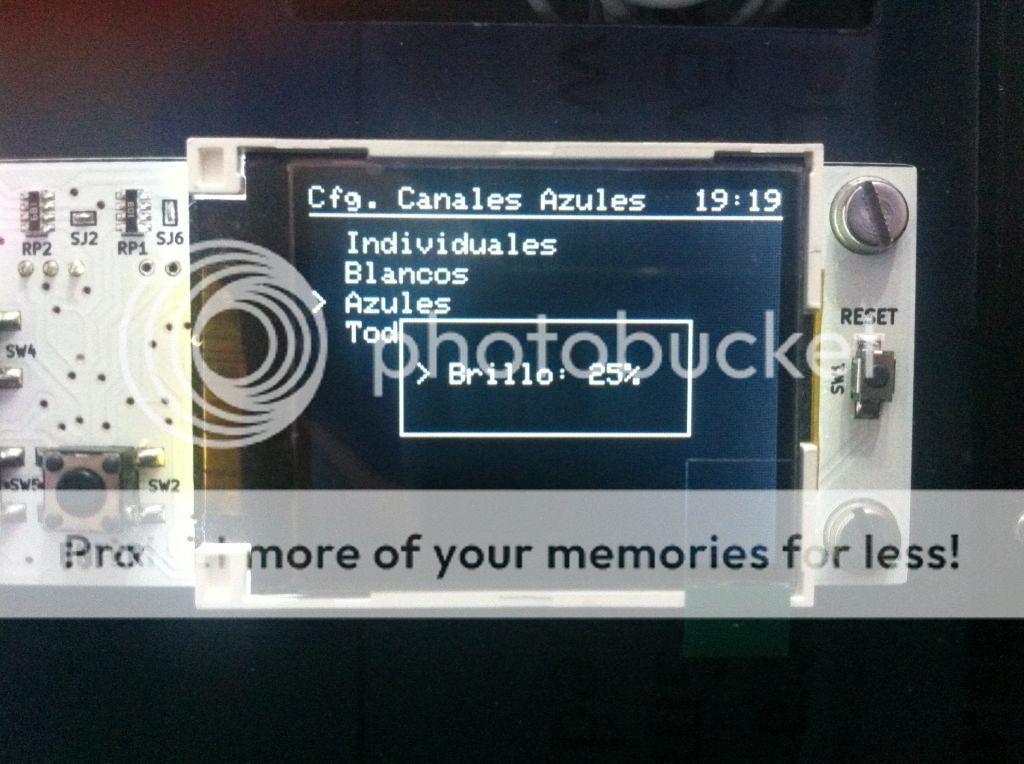

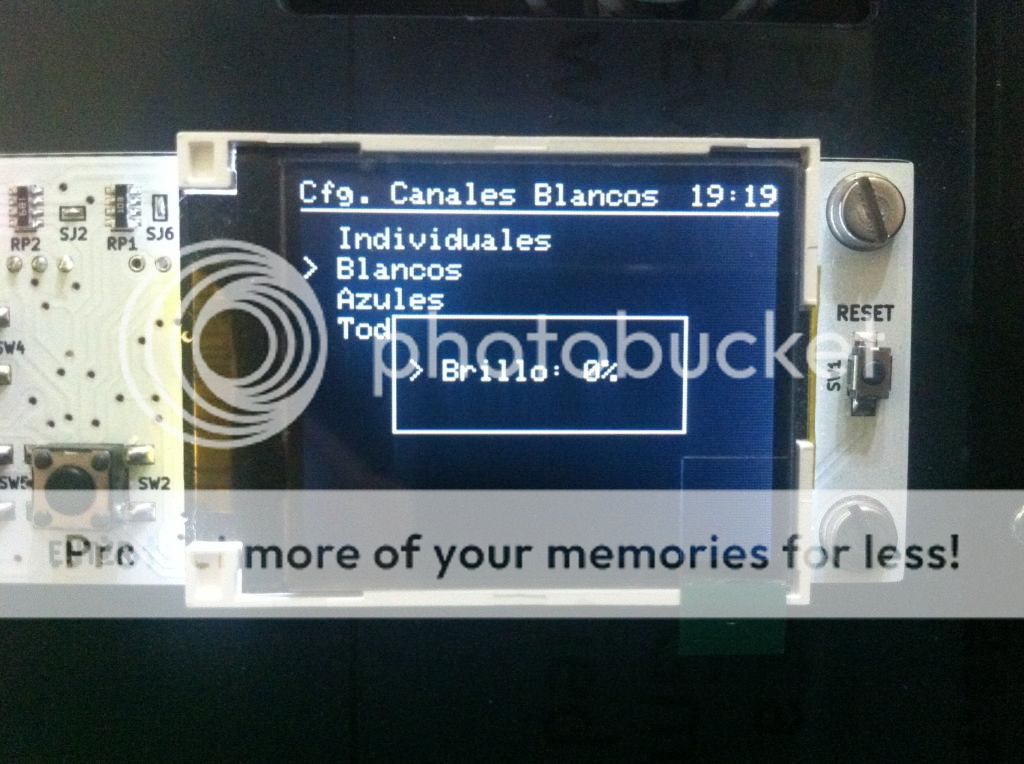

Dispone también de 4 acciones rápidas que pondrán todos los canales al 100%, blancos al 100%, azules al 100% o todos los canales al 0%, así como también un estado de standby donde se apaga la pantalla TFT.

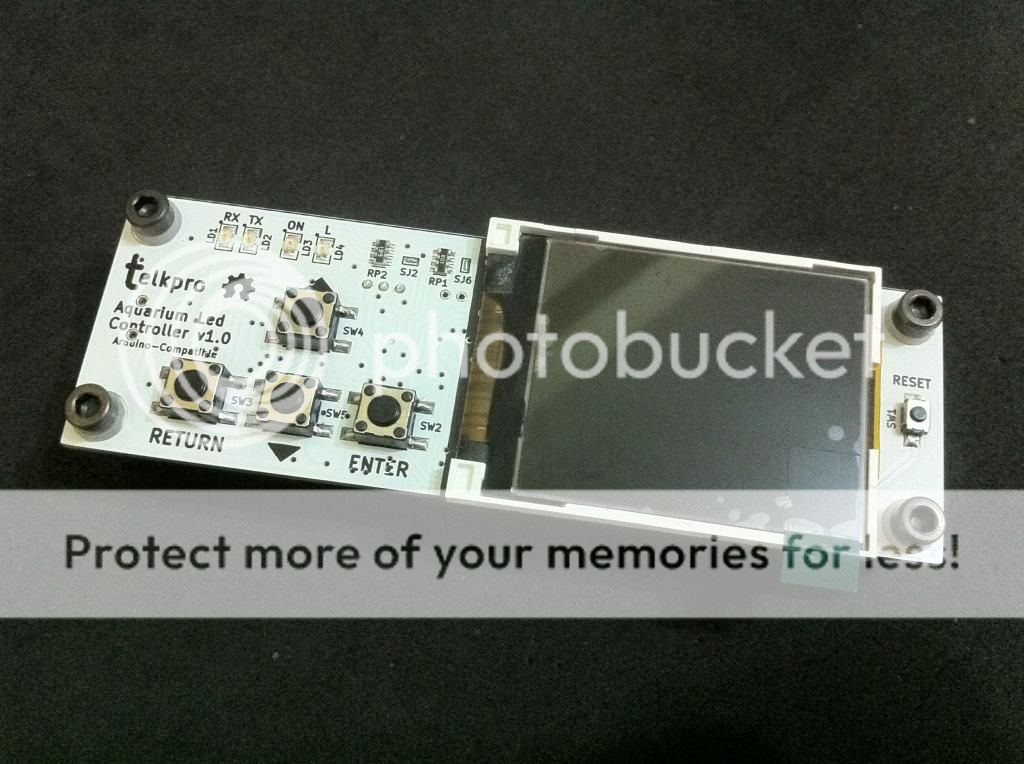

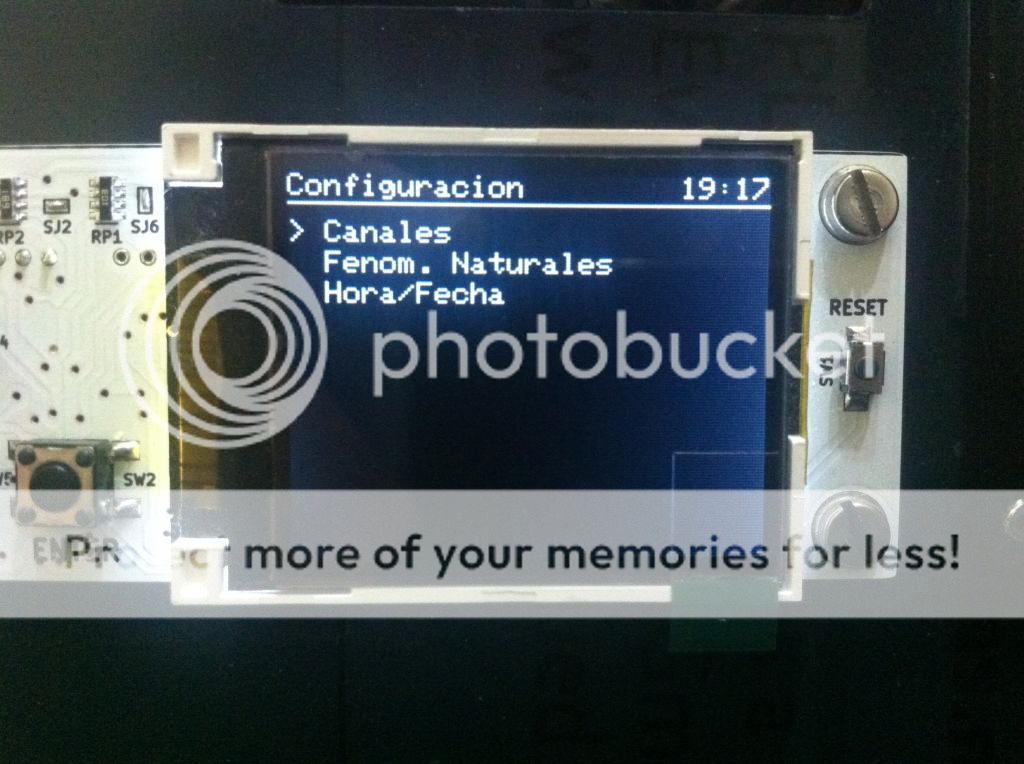

La navegación por los menus se realiza mediante los 4 mini pulsadores que integra la placa: Return, Arriba, Abajo y Enter.
Son menus simples e intuitivos donde un cursor en forma de ">" nos indica en todo momento las acciones que estamos realizando.












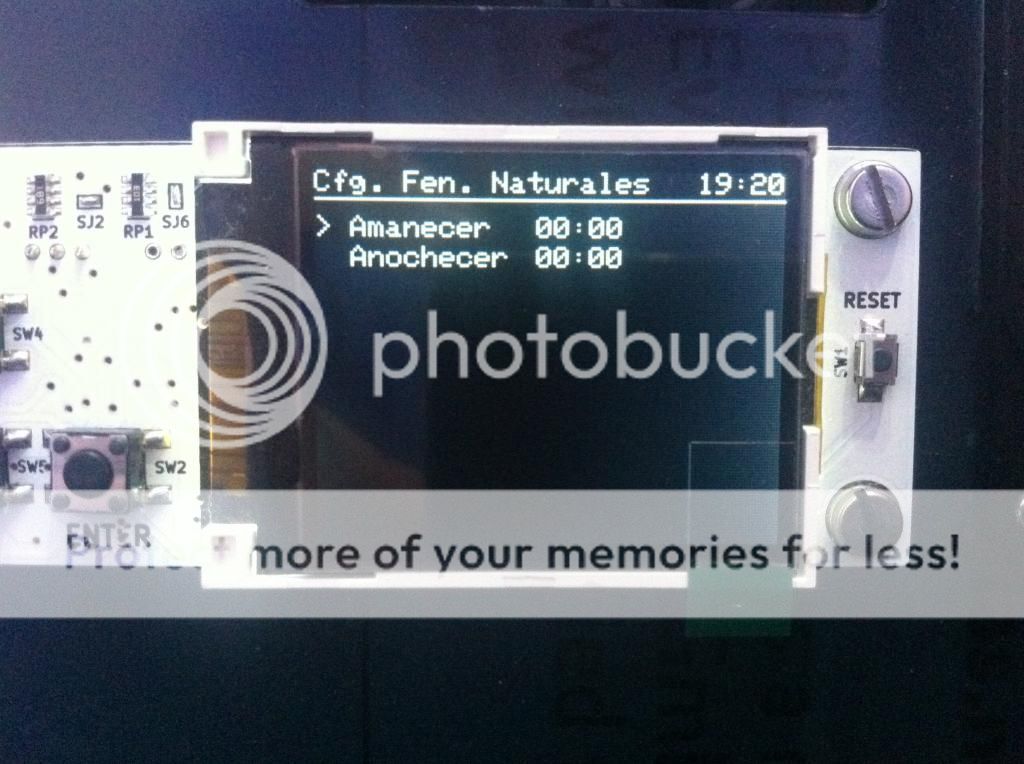

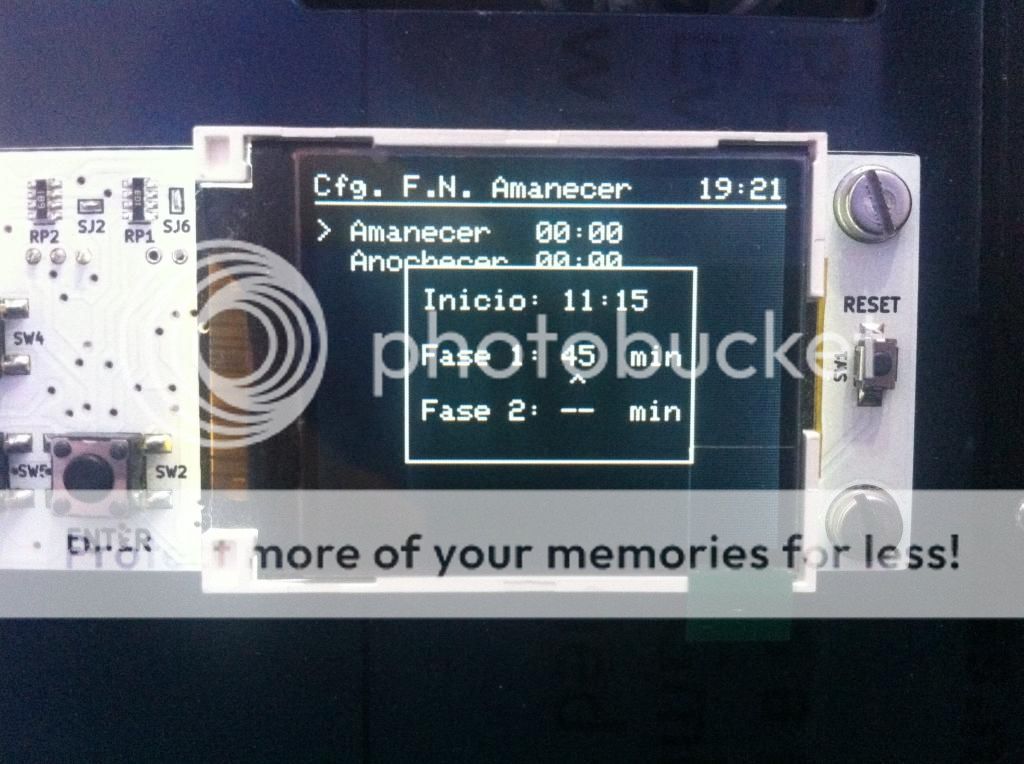

Tanto en el amanecer como en el anochecer se puede configurar su duración. En el caso del amanecer se compone de una fase, de 0% de brillo al % configurado y el anochecer se compone de dos fases, en la primera se apagarán los canales que no sean de color azul y en la segunda fase lo harán los canales azules.


Próximamente actualizaré con más información, videos y con la placa LED Driver - 4...


Un saludo!

8 Sep 2010
132
Estepa
Provincia
Sevilla
Una pasada compañero, las placas y demás lo as echo tu?

Enviado desde mi SM-N9005 mediante Tapatalk

15 May 2013
4
Barcelona
Provincia
Barcelona
Hola manuce,

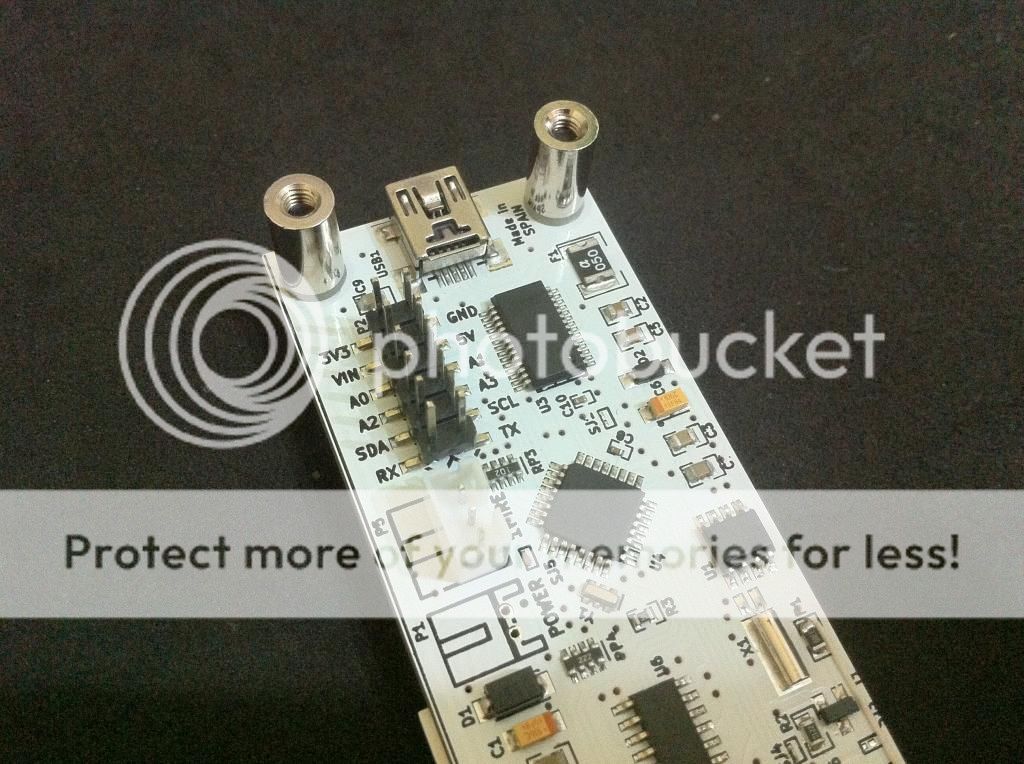

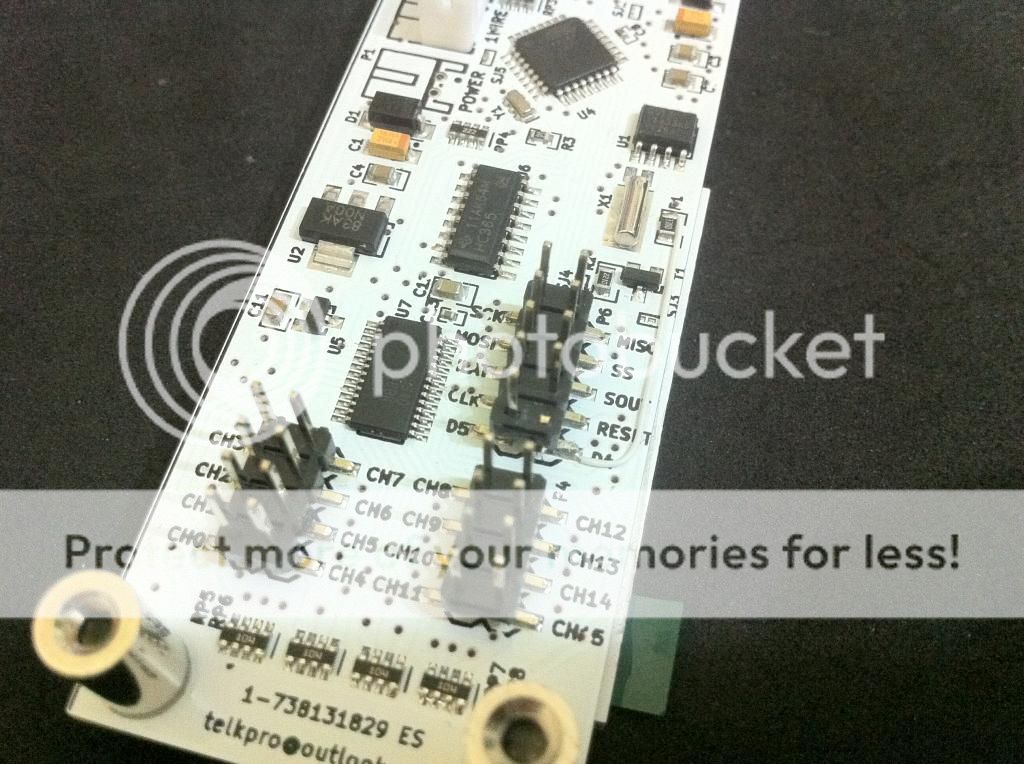

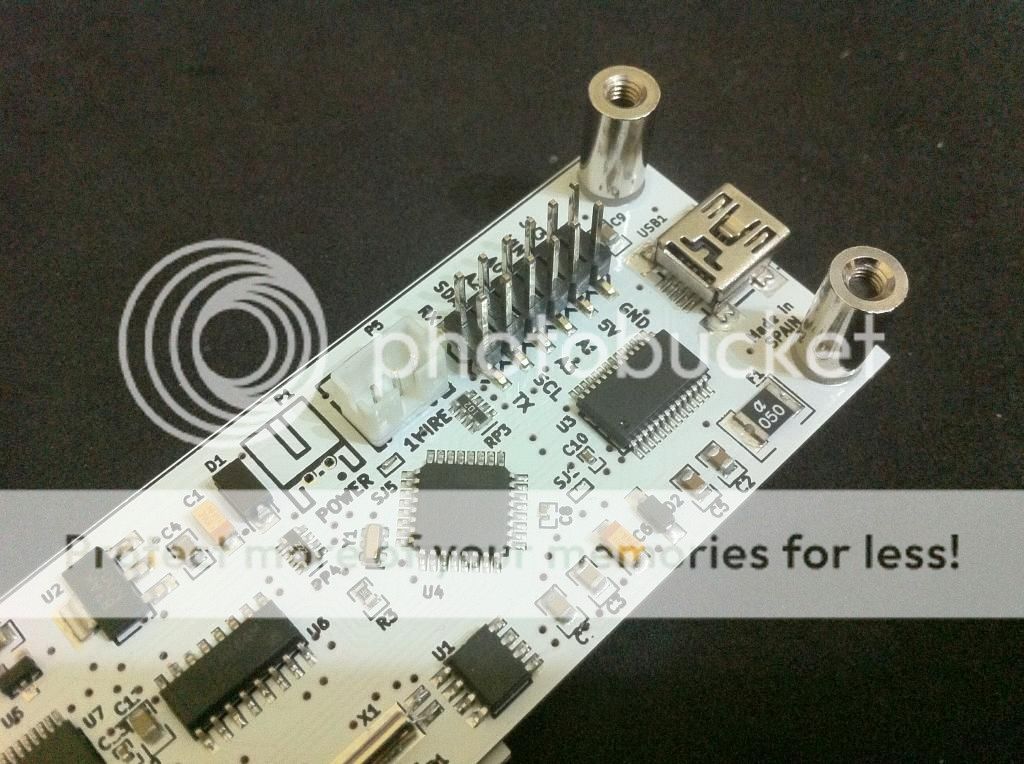

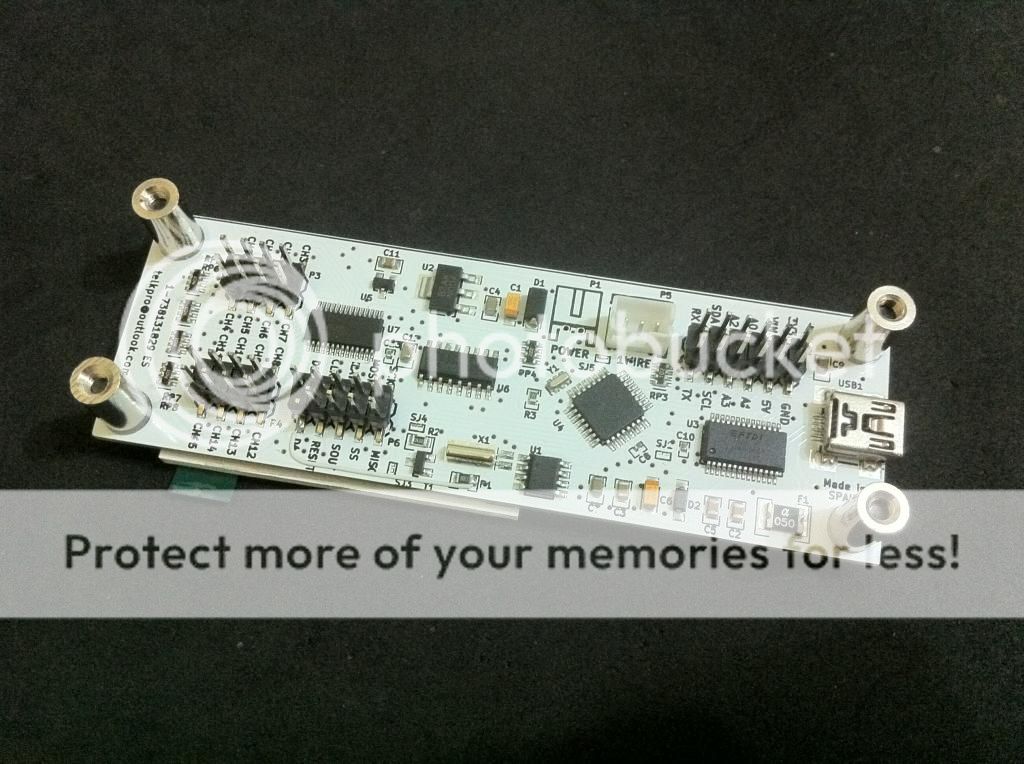

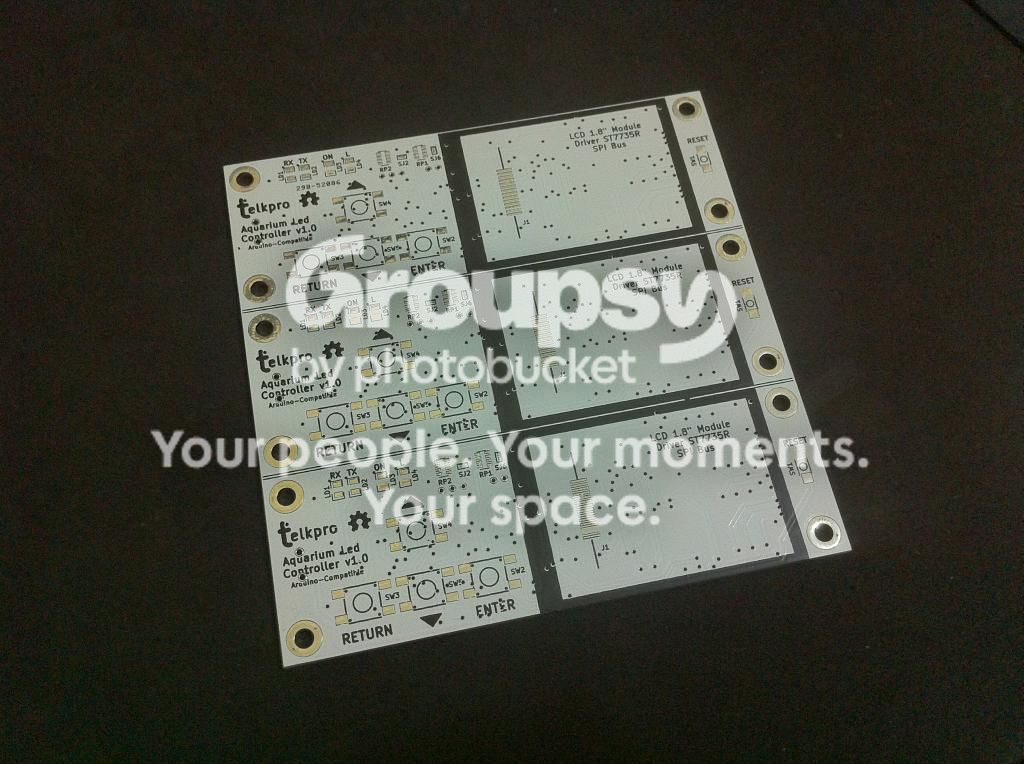

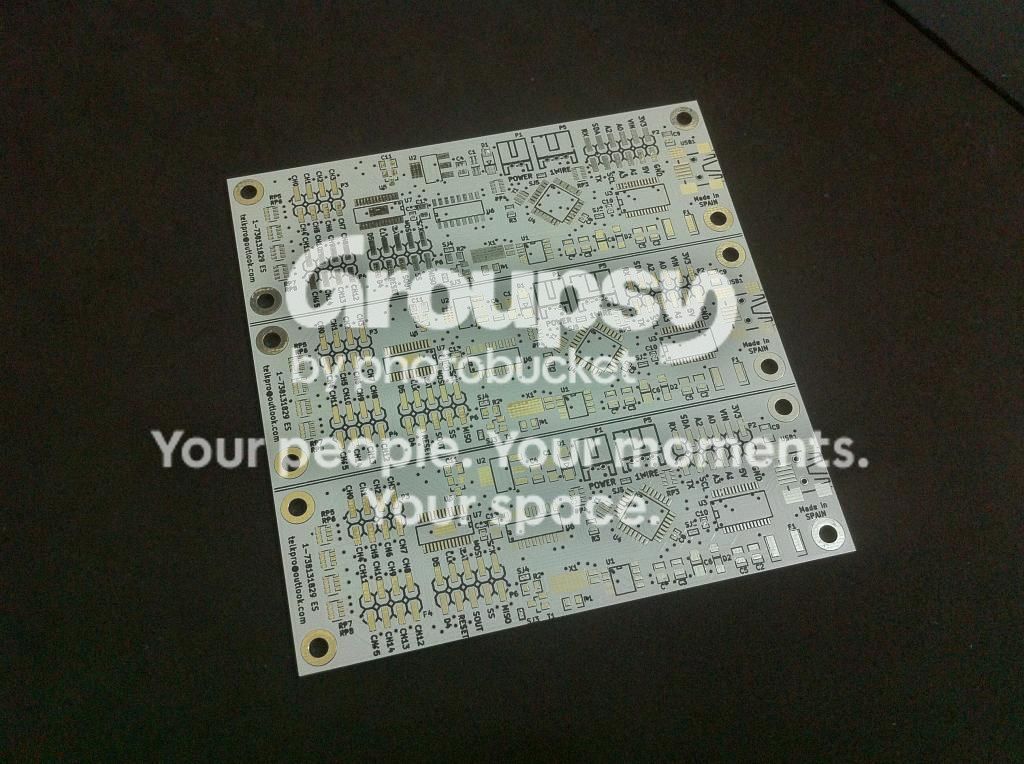

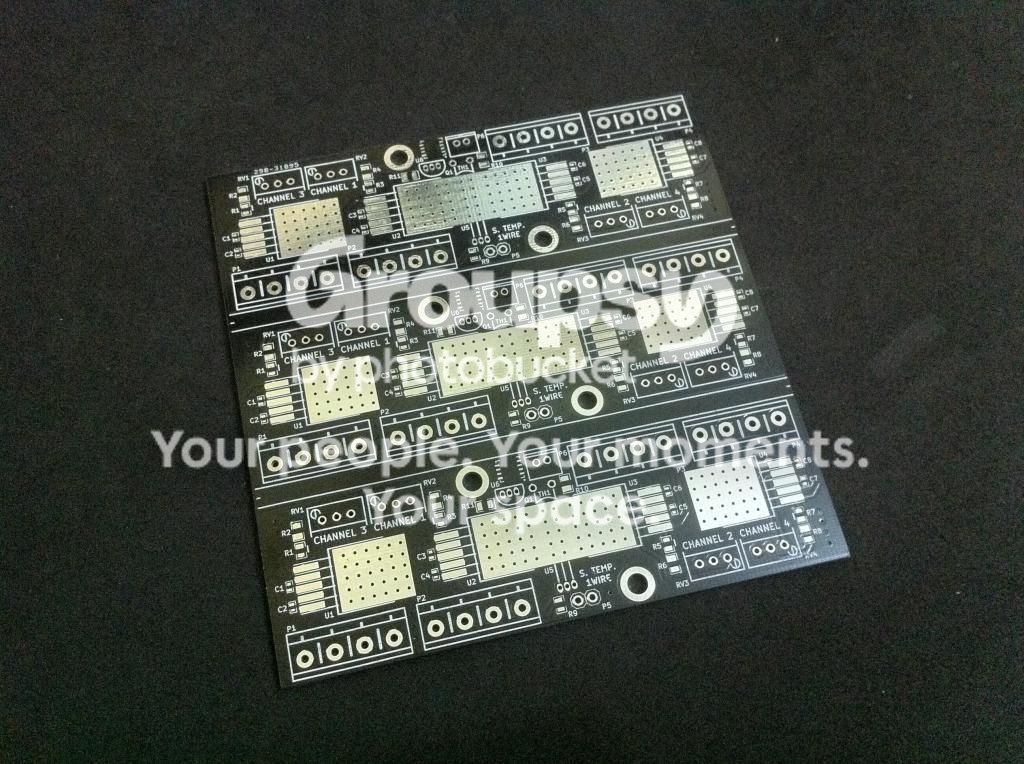

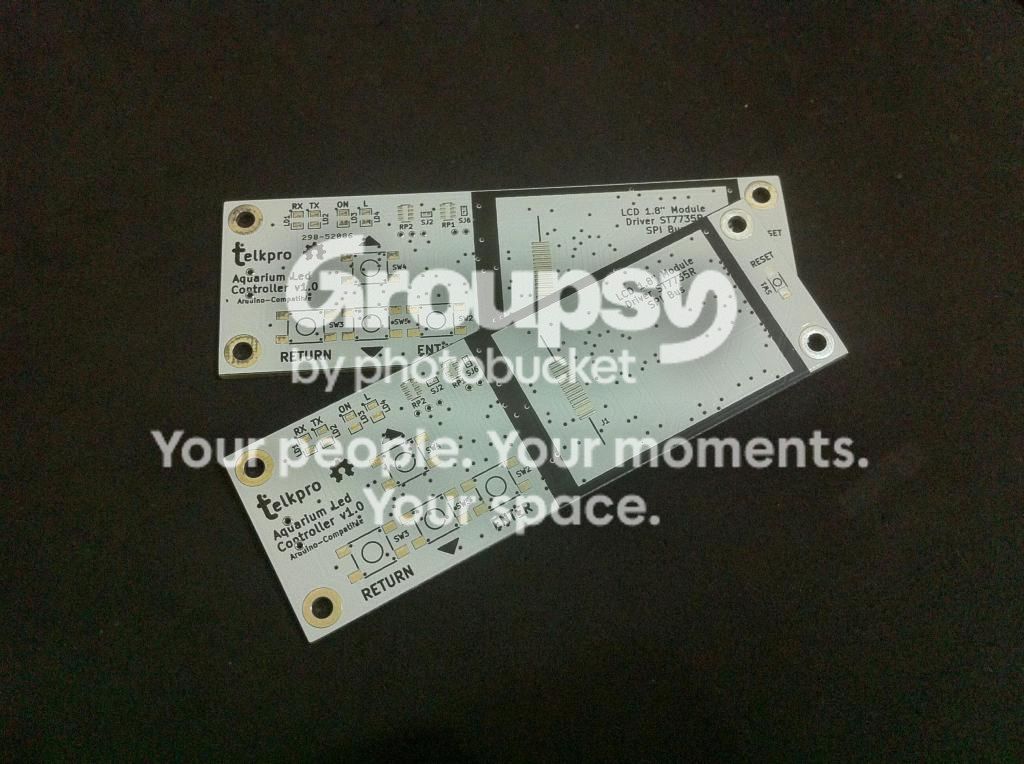

¡Correcto! Tras darle un poco al coco salió esto, en el caso del controlador:




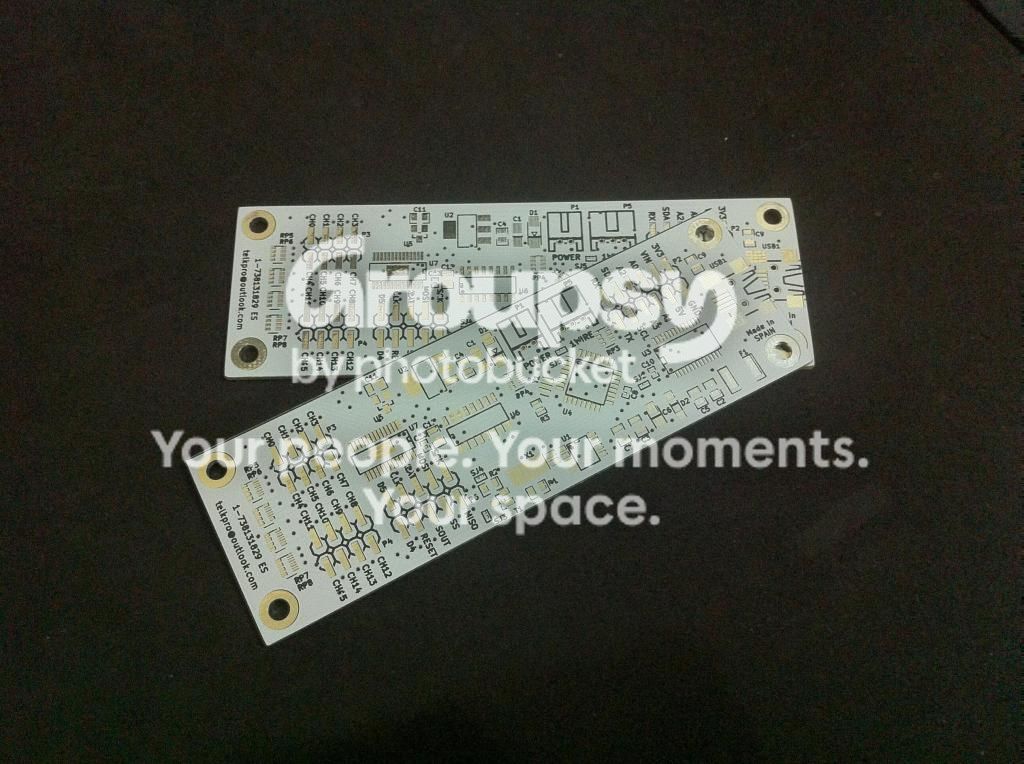

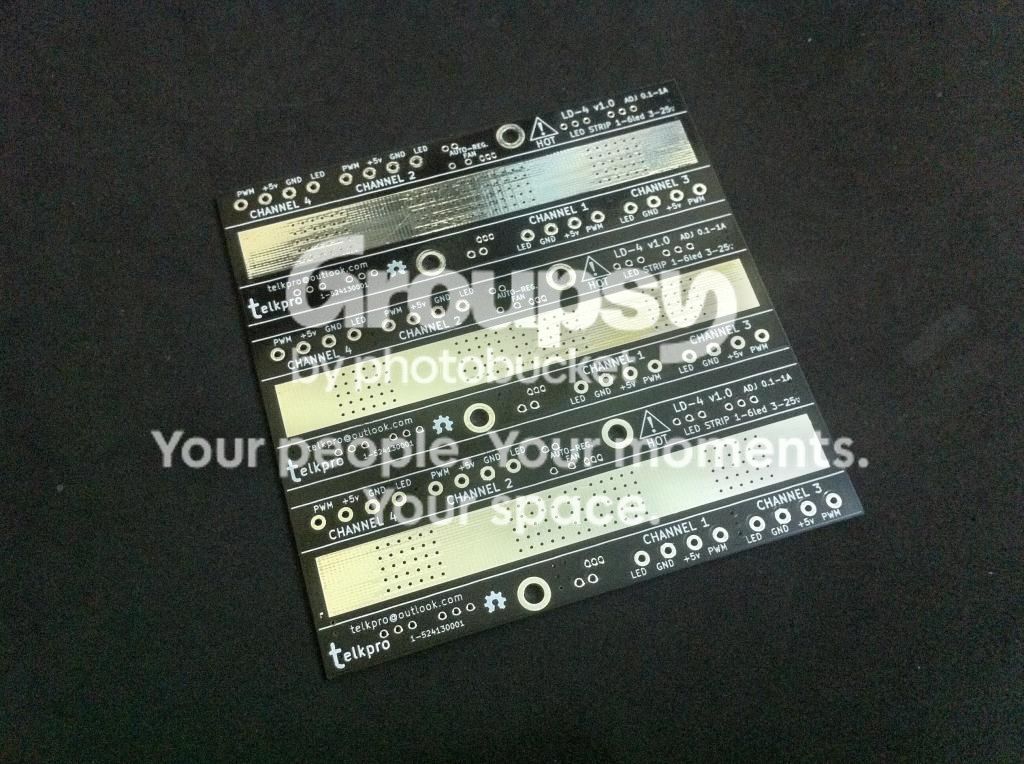

Esto, en el caso de los drivers:



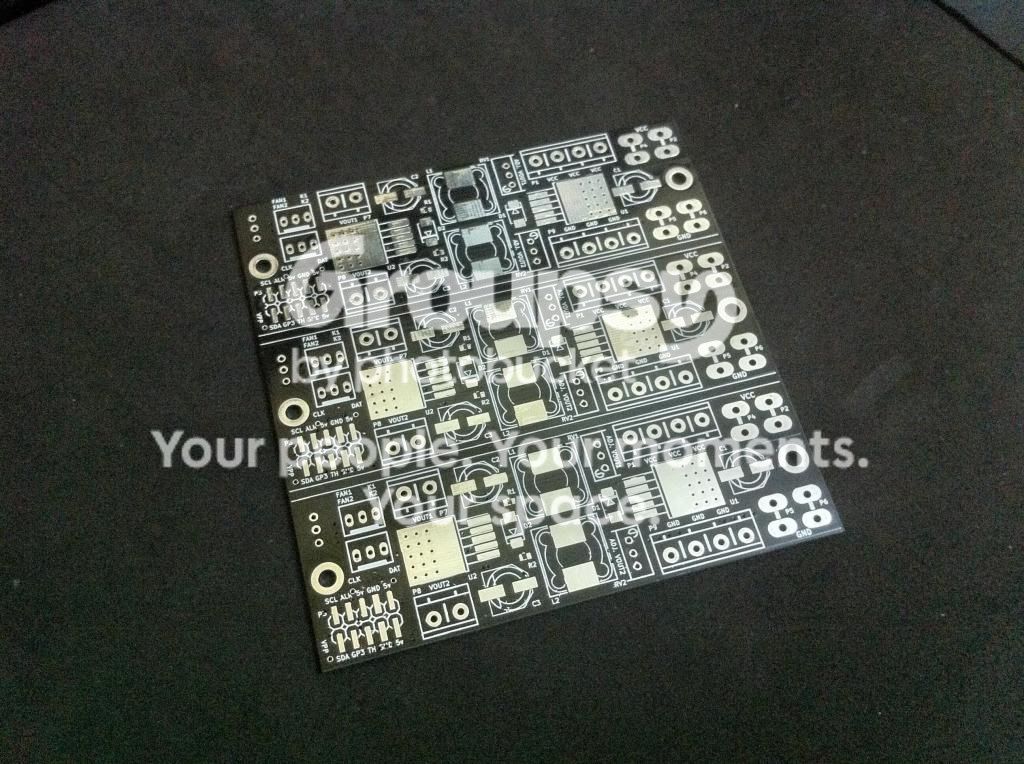

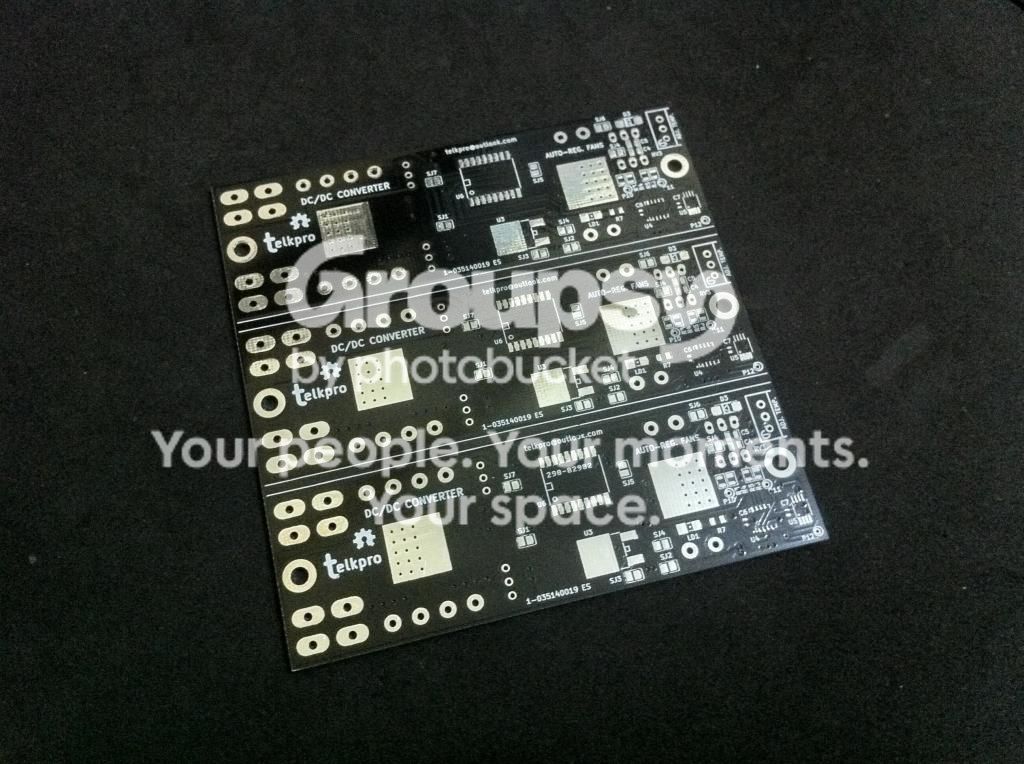

Y esto, en el caso de la alimentación:




Cada una contiene 3 placas independientes de 100x33mm, en el caso del controlador, 100x31mm, en el caso de los drivers y 100x32mm, en el caso de la alimentación.
Opté por estos tamaños para poder hacer un sistema modular que ocupara el mínimo espacio, evitara tener drivers sin uso y donde se pudiera realizar, de manera rápida, el cambio de alguna de las placas en caso de avería.


En breves actualizaré el post principal.

Un saludo!


PS: Siento que las imagenes salgan rotadas, pero no hay manera de ponerlas bien.

Última edición:
31 Jul 2007
140
España
Provincia
Madrid
Madre mía si esto es profesional!! Solo el tema de hacer las placas es de 10!! Y la terminación espectacular!! Enhorabuena!!!
